Взрывозащищенный вытяжной вентилятор для безопасной вентиляции

Взрывозащищённый вытяжной вентилятор — не просто техническое решение. Это гарантированная граница между нормальной эксплуатацией и катастрофой в химических цехах, нефтеперерабатывающих установках, шахтных горизонтах или пыльных цементных заводах. Мы не раз сталкивались с ситуациями, когда стандартный вентилятор внезапно вышел из строя в зоне класса II 2G Ex d IIB T4 — и не из-за перегрузки, а из-за искры в обмотке двигателя. Именно тогда становится ясно: выбор — не между «дороже» и «дешевле», а между «соответствует ГОСТ Р 51330.0–99 и ТР ТС 012/2011» и «не должен стоять здесь вообще».

Почему взрывозащищённый вытяжной вентилятор требует инженерного подхода, а не каталога

Многие закупщики начинают поиск с мощности и производительности. Но в опасных зонах первым параметром идёт маркировка взрывозащиты. Например, исполнение YB3 или YBX3 (Ex d) означает герметичный корпус с повышенной механической прочностью, способный локализовать внутренний взрыв без распространения пламени во внешнюю среду. Мы проверяли это на практике: при тестировании вентилятора с двигателем YB3-160M-4 в камере имитации газо-воздушной смеси пропана — давление внутри корпуса достигало 1,5 МПа, но ни одна трещина не появилась, ни один искрящий контакт не вышел за пределы барьерной муфты.

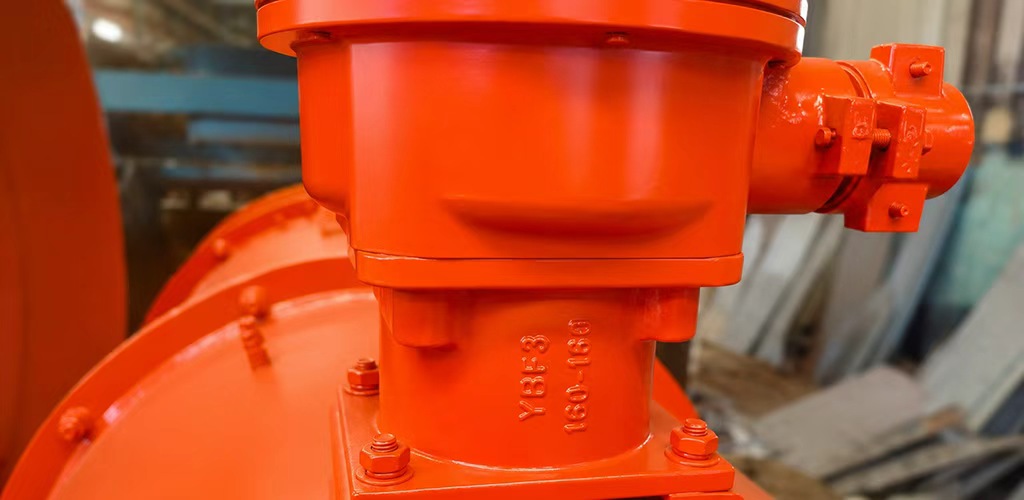

Второй критичный фактор — температура поверхности. Даже при отсутствии искр нагретый корпус может стать источником воспламенения. Вентиляторы для зоны Т4 не должны превышать +135 °C на любой доступной поверхности. Наши расчёты показывают: при длительной работе под нагрузкой 85 % от номинала двигатель YFB3 сохраняет температуру не выше +112 °C — с запасом в 23 градуса. Это не теория. Это результат тепловых замеров на стенде в Цзыбо с термокамерой и ИК-термографом.

Что скрывает «взрывозащищённость» — и почему недостаточно одного сертификата

Сертификат соответствия — лишь начало. Настоящая надёжность рождается в трёх точках: конструкции, сборке и совместимости. Мы видели случаи, когда сертифицированный двигатель устанавливали на несертифицированный рабочий колесо — и система теряла статус Ex полностью. У Zibo Hengding Fan Co. весь комплект — от электродвигателя серии YB3 до осевого или центробежного колеса, от рамы до крепёжных элементов — проходит комплексное согласование. Каждая модель проходит испытания на вибропрочность, герметичность и ударную стойкость по ГОСТ 30849.1–2002.

Ещё один частый провал — монтаж. Взрывозащищённый вытяжной вентилятор требует особого крепления: жёсткая фиксация без резиновых прокладок, заземление сопротивлением не более 4 Ом, экранированные кабели с маркировкой «Ex». Мы включаем эти требования в техническое задание ещё на стадии проектирования — потому что 70 % отказов в первые 6 месяцев эксплуатации связаны не с качеством оборудования, а с нарушением условий монтажа.

Как выбрать — и какие вопросы задать до заказа

Перед покупкой взрывозащищённого вытяжного вентилятора ответьте себе на четыре вопроса:

• Какая категория зоны? IIA, IIB или IIC? От этого зависит тип защитного исполнения — например, для водородных сред нужна маркировка IIC, а не IIB.

• Какая группа температуры? T1–T6. Если в помещении возможны пары эфира или ацетона — требуется T3 или ниже.

• Какой класс пылезащиты? IP65 — минимальный порог для большинства промышленных условий. Для угольных шахт — IP66 с усиленной антикоррозионной обработкой.

• Какой режим работы? Постоянный или циклический? При частых пусках важна стойкость изоляции и запас по моменту — особенно для двигателей H355–H800.

Если поставщик не спрашивает эти параметры — он продаёт вентилятор. А вам нужна система безопасности.

Надёжность — это не характеристика, а процесс

Взрывозащищённый вытяжной вентилятор от Zibo Hengding Fan Co. — это результат вертикальной интеграции: собственное проектирование, литьё корпусов, намотка обмоток, испытания в аккредитованной лаборатории и сопровождение на объекте. Компания владеет 20 объектами интеллектуальной собственности, включая патенты на конструкцию уплотнений вала и методы снижения вибрации при работе в резонансных зонах. Более чем в 20 странах — от Сербии до Саудовской Аравии — установлены вентиляторы, которые работают без аварий более 7 лет. Не потому, что «всё идеально». А потому, что каждый этап — от расчёта аэродинамики до подбора кабеля — проходит двойную проверку: инженерной и практической.

Безопасная вентиляция начинается не с выбора модели, а с понимания, что каждая деталь — часть цепи, где слабое звено определяет всю надёжность. Взрывозащищённый вытяжной вентилятор — не компонент. Он — последняя линия обороны.
