Шахтные вентиляторы главного проветривания серии DK: инженерные решения и технические характеристики

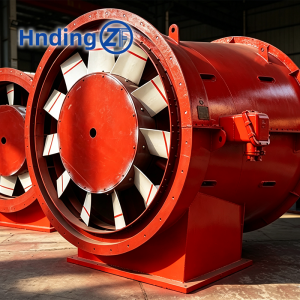

Шахтные вентиляторы серии DK (включая модификации DK40 и DK45) представляют собой высокоэффективные встречно-вращающиеся осевые вентиляционные установки, предназначенные для эксплуатации в качестве главных вентиляторов вентиляционных систем (ВГП) на подземных горных предприятиях, угольных и рудных шахтах, а также при строительстве протяженных тоннелей. Оборудование спроектировано для непрерывного режима работы S1 (24/7) в условиях высоких аэродинамических нагрузок.

1. Аэродинамическая схема и конструктивные особенности

Вентиляционные установки серии DK выполнены по двухступенчатой встречно-вращающейся схеме без направляющих аппаратов, что обеспечивают высокий гидравлический КПД и надежность конструкции.

• Двухступенчатый встречно-вращающийся привод: Система состоит из двух последовательно расположенных рабочих колес, вращающихся в противоположные стороны от индивидуальных электродвигателей. Первая ступень создает основной поток и статическое давление, а вторая ступень осуществляет дополнительное сжатие и выравнивание закрученного потока. Отсутствие промежуточных и спрямляющих направляющих аппаратов исключает аэродинамические потери на трение и вихреобразование.

• Конструкция и защита рабочих колес: Рабочие колеса и лопатки изготавливаются из углеродистой или оцинкованной стали с нанесением защитного порошкового полимерного покрытия (спрей-окрашивание). Данная технология обеспечивает высокую жесткость конструкции, устойчивость к механическому износу и надежную защиту от коррозии в условиях повышенной влажности и агрессивной среды шахтного воздуха.

• Геометрия лопаток: Лопатки имеют пространственный аэродинамический профиль (3D) с возможностью ручной регулировки угла установки при остановке вентилятора, что позволяет адаптировать характеристики установки к изменениям сопротивления шахтной сети на разных этапах отработки месторождения.

2. Противопомпажная защита и функция реверсирования

• Аэродинамический стабилизатор (противопомпажное устройство): В корпус вентилятора интегрировано кольцевое противопомпажное устройство (срывной паз), которое разрушает зоны вращающегося срыва при работе в области высоких давлений. Это полностью устраняет срывные явления (кривую с "горбом") и обеспечивает устойчивую работу установки во всем диапазоне рабочих характеристик.

• Быстрое электрическое реверсирование: Реверсирование воздушного потока осуществляется путем изменения фаз питания электродвигателей (обратное вращение) без применения обходных каналов и механических ляд. Время перехода в реверсивный режим не превышает 10 минут, а производительность реверсивного потока составляет не менее 60–70% от номинальной подачи, что полностью соответствует требованиям правил безопасности в шахтах.

3. Системная интеграция, диффузор и АСУ ТП

• Динамический диффузор: На выходе из вентилятора устанавливается специальный пирамидальный или конический диффузор. Он обеспечивает эффективное преобразование динамического давления на выходе из рабочего колеса в статическое давление сети, снижая суммарные потери энергии.

• Система автоматизации и контроля (PLC / VFD): Главные вентиляционные установки комплектуются датчиками контроля температуры подшипниковых узлов (Pt100), датчиками контроля вибрации и непрерывного мониторинга давления. Шкафы управления на базе контроллеров (PLC) и частотно-регулируемого привода (ЧРП / VFD) позволяют осуществлять плавное регулирование производительности и интеграцию в общешахтную систему диспетчеризации (DCS / SCADA).

4. Сводные технические характеристики
