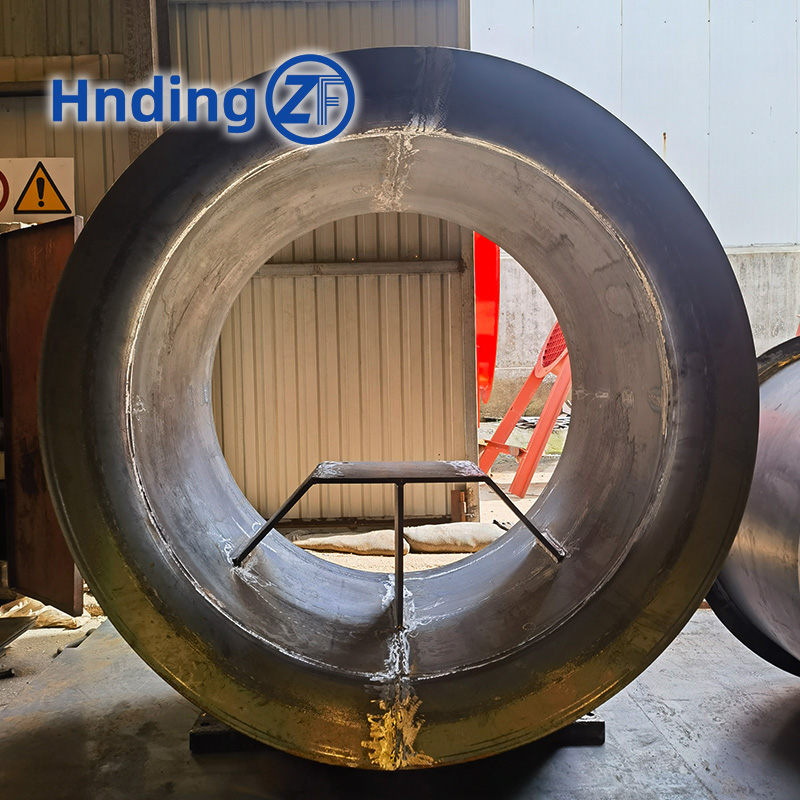

Надежный каркас шахтной вентиляции: Сварной корпус вентиляторов серии DK
2026-08-01
В шахтной вентиляционной системе корпус (гильза) вентилятора выполняет роль несущего силового каркаса, удерживающего рабочее колесо, электродвигатель и формирующего идеальный аэродинамический канал.
В шахтных осевых вентиляторах серии DK корпус подвергается постоянным вибрационным нагрузкам, аэродинамическому давлению, а также воздействию влажного и запыленного воздуха. Мы производим усиленные сварные корпусы вентиляторов DK, гарантирующие долговечность и высокую геометрическую точность всей конструкции.
Ключевые конструктивные особенности корпуса вентиляторов DK
1. Жесткая цилиндрическая обечайка из толстолистовой стали
-
Высокая прочность: Обечайка изготавливается из высокопрочной низколегированной стали (Q355B / 09Г2С) методом автоматической вальцовки и сварки.
-
Идеальная соосность: Точная геометрия цилиндра предотвращает контакт лопаток рабочего колеса с внутренней стенкой корпуса, исключая риск искрообразования и заклинивания.
2. Усиленная внутренняя станина под электродвигатель
-
Внутри корпуса вварена T-образная жесткая опоро-моторная плита с усиленными ребрами жесткости.
-
Опора рассчитана на восприятие динамических нагрузок и крутящего момента от тяжелых взрывозащищенных электродвигателей, предотвращая прогибы и смещение центровки.
3. Точно обработанные соединительные фланцы
-
По торцам корпуса приварены массивные фланцы с крепежными отверстиями для жесткого соединения с диффузором, коллектором или другими секциями вентилятора.
4. Устойчивое основание для монтажа
-
Корпус оснащен приварной опорной рамой (лапами) с отверстиями под анкерное крепление к фундаменту, что сводит к минимуму передачу вибраций на строительные конструкции.
Технические характеристики
| Параметр | Значение / Описание |
| Совместимость | Осевые шахтные вентиляторы серии DK (DK № 10–26) |
| Материал корпуса | Сталь Q355B / 09Г2С / Нержавеющая сталь |
| Толщина стенки | от 8 мм до 20 мм (в зависимости от типоразмера) |
| Сварные швы | 100% УЗК контроль (ультразвуковая дефектоскопия) |
| Защитное покрытие | Износостойкое грунт-эмалевое или эпоксидное покрытие |
