Рабочее колесо осевого вентилятора с регулируемыми лопатками (Алюминиевый сплав)
2026-08-08
Рабочее колесо осевого вентилятора (Impeller / Fan Wheel) из высокопрочного алюминиевого сплава предназначено для установки в шахтные вентиляционные системы, промышленные осевые вентиляторы главного и местного проветривания, а также в системы дымоудаления и градирни.
Конструкция с возможностью регулировки угла установки лопаток позволяет точно настраивать аэродинамические параметры (расход и давление) под требования конкретного объекта.
Конструктивные особенности и составные части
-

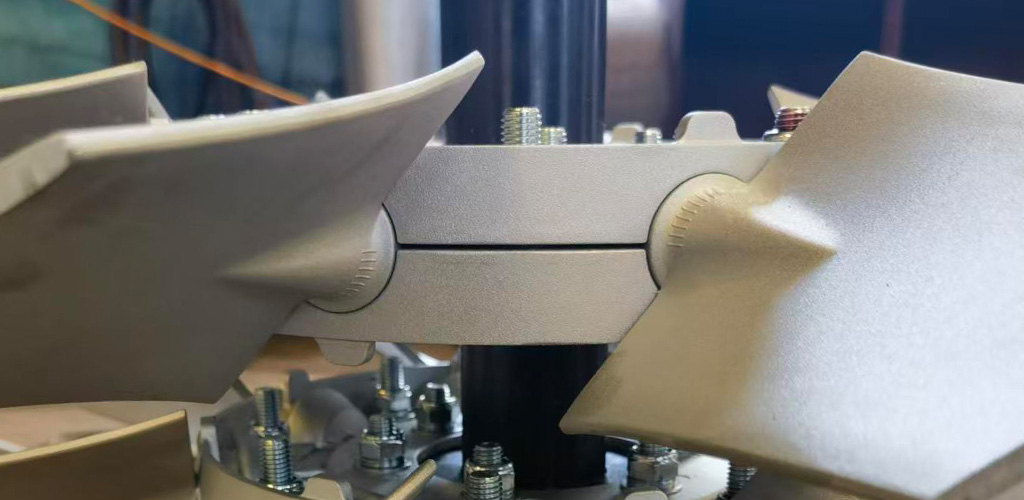

Профилированные лопатки из алюминиевого сплава
Изготовлены методом точного литья под давлением с последующей аэродинамической обработкой. Аэродинамический профиль обеспечивает высокий КПД (до 85–90%), низкий уровень шума и устойчивость к динамическим нагрузкам.
-

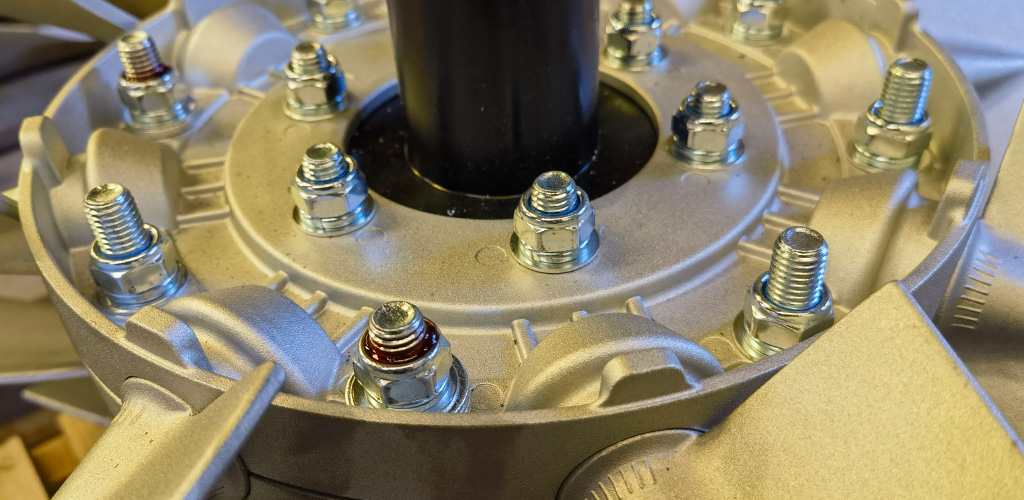

Сборная ступица (Литой корпус)
Двухсоставный зажимной корпус ступицы из алюминия/стали надежно фиксирует хвостовики лопаток. По периметру расположены регулировочные и зажимные болтовые соединения с высокой степенью затяжки.
-
Регулируемый угол установки (Pitch Angle)
Угол атаки лопаток регулируется вручную на остановленном вентиляторе. Это позволяет менять аэродинамическую характеристику установки без замены всего колеса.
-
Центральная втулка со шпоночным пазом (Hub Assembly)
Внутренняя стальная втулка предназначена для посадки на вал электродвигателя (или промежуточный вал). Оснащена стандартным шпоночным пазом для надежной передачи крутящего момента.
-
Высокая динамическая балансировка
Каждое колесо проходит двухплоскостную динамическую балансировку на прецизионном оборудовании, что гарантирует минимальный уровень вибрации и длительный срок службы подшипниковых узлов.
Технические характеристики
| Параметр | Значение |
| Тип вентилятора | Осевой (Axial Fan) |
| Материал лопаток | Высокопрочный алюминиевый сплав (Cast Aluminum) |
| Способ регулировки | Вручную при остановке (Регулируемый угол установки) |
| Класс балансировки | ISO 1940 (G2.5 / G4.0) |
| Тип посадки на вал | Цилиндрическая посадка со шпонкой |
| Назначение | Главные и локальные шахтные вентиляторы, индустриальные системы |
Преимущества алюминиевых рабочих колес
-
Легкий вес и малый момент инерции: значительно снижает пусковые токи и нагрузку на подшипники электродвигателя.
-
Коррозионная стойкость: алюминиевый сплав устойчив к высокой влажности и агрессивным средам в шахтных стволах.
-
Гибкость настройки: регулировка угла лопаток позволяет адаптировать вентилятор под меняющееся аэродинамическое сопротивление сети.
-
Взрывобезопасность: при случайном касании лопатки с корпусом не образуются искры (Non-sparking material).
Закажите расчет и изготовление рабочих колес для осевых вентиляторов по вашим чертежам или посадочным размерам вала. Для консультации и запроса коммерческого предложения свяжитесь с нашими специалистами.
