Шкаф частотного регулирования (ШЧР) для двух вентиляторов $2 \times 45\text{ кВт}$
2026-08-07
Шкаф частотного регулирования (VFD Control Cabinet) предназначен для автоматизированного управления, плавного пуска, защиты и точной регулировки производительности вентиляторов мощностью 2 *45 кВт в составных вентиляторных системах главных и локальных установок.
Использование индивидуального или двухсекционного управления позволяет оптимизировать расход электроэнергии, снизить пусковые нагрузки на сеть и повысить надежность всей системы вентиляции.
Конструкция и внутреннее оснащение
Шкаф выполнен в напольном металлическом корпусе с высокой степенью пыле- и влагозащиты (IP54 / IP55) и разделен на две независимые секции для управления каждым вентилятором:
-
Высокоэффективный частотный преобразователь (VFD)
Центральный элемент системы — надежный инвертор (SINCR), обеспечивающий точную регулировку частоты вращения электродвигателя 45 кВт, плавный пуск и плавную остановку (мягкий старт).
-
Защитная и коммутационная аппаратура
В верхней части установлены автоматические выключатели (MCCB), контакторы и защитные реле для надежного предохранения от короткого замыкания, перегрузки по току, перекоса и обрыва фаз.
-

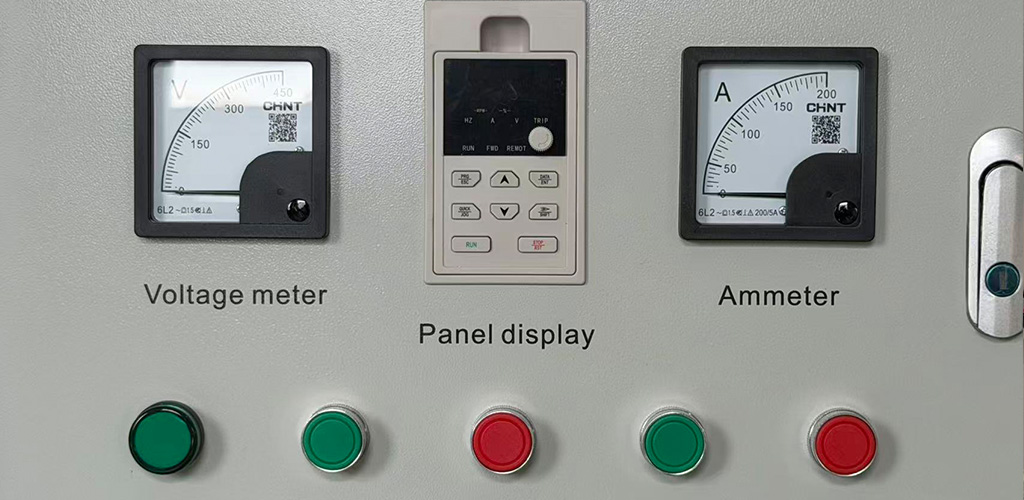

Панель управления и мониторинга
Каждая секция оснащена индивидуальной панелью:
-
Аналоговые и цифровые измерительные приборы: вольтметр (Voltage meter), амперметр (Ammeter);
-
Выносной пульт управления инвертора (Panel display) для настройки параметров;
-

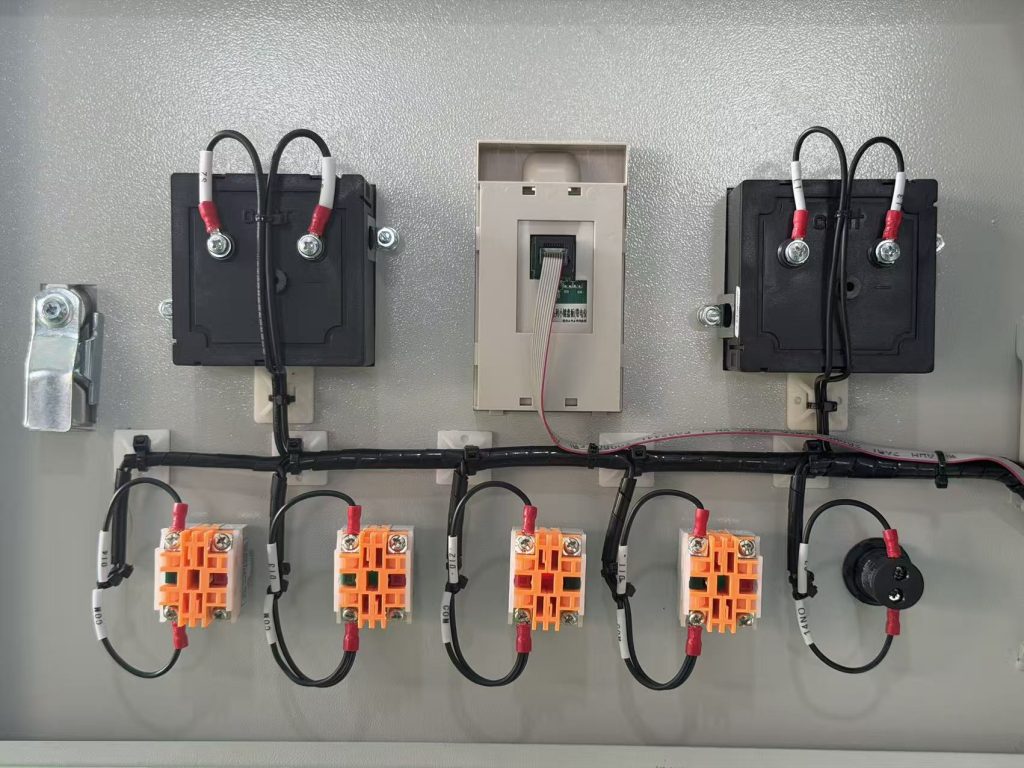

Светосигнальная арматура и кнопки: индикация работы (Operation), пуск (Start), останов (Stop), ускорение (Accelerate), снижения скорости (Speed cut).
-
-
Система охлаждения и вентиляции корпуса
В боковых стенках и дверях предусмотрены вентиляционные решетки и принудительное охлаждение для эффективного отвода тепла от преобразователей частоты.
-
Удобство обслуживания
Конструкция с распашными внешними и внутренними защитными дверями обеспечивают безопасность оператора при доступе к органам управления и простоту проведения ТО.
Технические характеристики
| Параметр | Значение |
| Управляемая нагрузка | 2 × Вентилятора мощностью 45 кВт (2 *45 kW) |
| Входное напряжение | 380 В pm 15 % (3 фазы, 50 Гц） |
| Тип регулирования | Векторное / Скалярное (V/f) |
| Функции защиты | Перенапряжение, токовая перегрузка, перегрев, обрыв фазы |
| Интерфейсы связи | RS-485 (Modbus RTU) для интеграции в АСУ ТП / SCADA |
| Исполнение корпуса | Напольный шкаф из листовой стали с полимерным покрытием |
Ключевые преимущества
-
Энергосбережение до 30–50%: подстройка скорости вращения рабочего колеса под фактическую потребность в воздухе.
-
Продление ресурса оборудования: отсутствие жестких гидро- и механических ударов при пуске.
-
Автономность и дублирование: двухсекционное исполнение гарантирует непрерывность проветривания — при обслуживании одного канала второй продолжает работу.
-
Готовое решение "Включай и работай": шкаф полностью собран, расключен и протестирован на заводе.
